プロトニクスシステム®の耐荷重性の評価の一つとして、ティムケン試験を用いた評価試験があります。

ティムケン試験は、摩擦面の接触圧力が高く、金属表面などに施した皮膜が破断するような極圧条件下において、皮膜の摩擦面の焼き付きなどの損傷を防止する能力（耐荷重能）を評価する試験です。

　例　プロトニクスシステム®ＮＰＷの耐荷重評価試験

ベアリング・摺動部品・高温使用関連部品など、耐摩耗性や高硬度、摺動性に特化したプロトニクスシステム®ＮＰＷについて耐摩耗性・耐荷重性の評価を行った結果です。

回転リング・ブロックは、無処理品と、一般的に高硬度の特性を活かし耐摩耗性用に使用されているＴｉＮ（窒化チタン）コーティングを施したもの、そしてプロトニクスシステム®ＮＰＷ、ナット・ボルト・機械部品など、かじり防止やシール性、低接触抵抗性、潤滑性に特化したプロトニクスシステム®Ａｇを施したものを用いています。

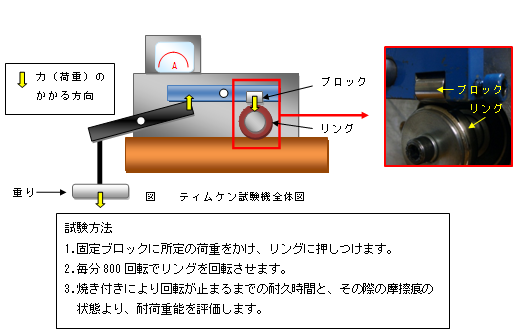

　　耐荷重試験機　：ティムケン製

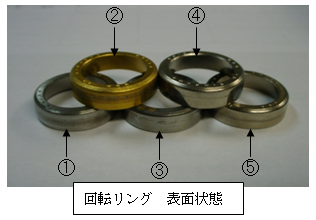

　　回転リング　　：ティムケン製ベアリング鋼（A４１３８）を使用

　　ブロック　　　：焼入れ鋼を使用

　　荷重　　　　　：36kg（接点部位）

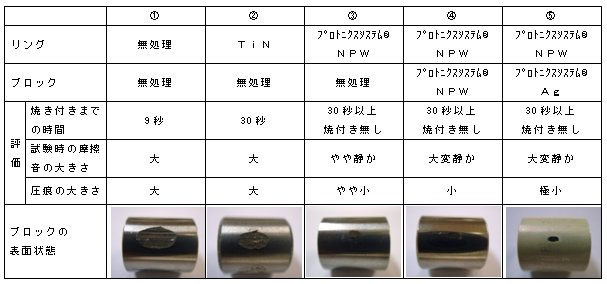

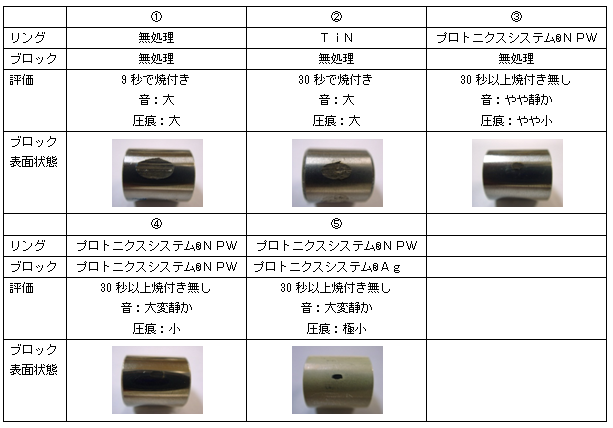

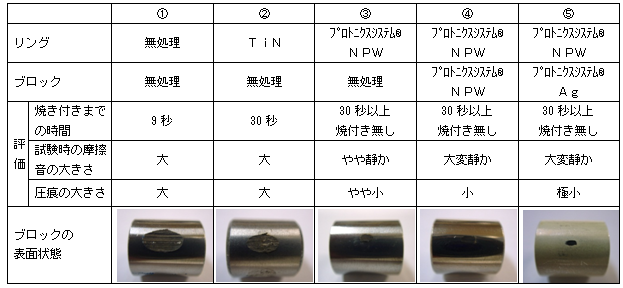

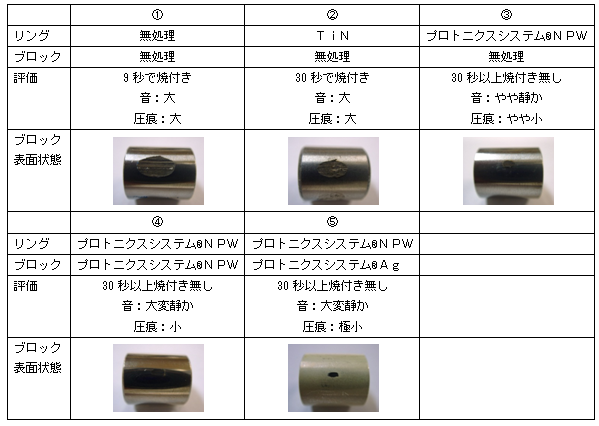

無処理のものが9秒で焼き付くのに対し、プロトニクスシステム®ＮＰＷを処理したものは、30秒以上でも焼き付きがなく、高い耐摩耗性・耐荷重を示しています。

また、非常に硬度の高いＴｉN（窒化チタン）コーティングと比較しても、その効果の差は歴然です。

さらに、皮膜を組み合わせて使用することで、その効果と静音性がさらに向上する事も確認されました。
